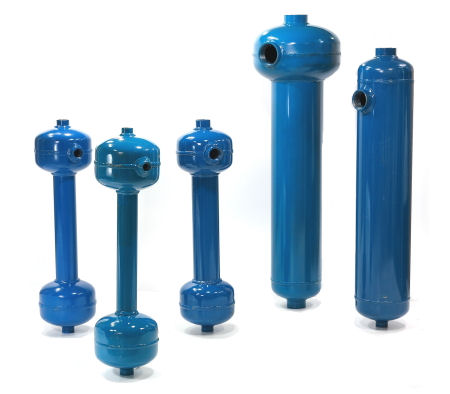

サイクロンフィルター

大流量に対応した大流量型濾過器です。1台で大きな流量に対応できるため、省スペースや省メンテナンスに役立ちます。

サイクロンフィルターの特長

サイクロンフィルターは、フィルターカートリッジを使用した濾過器と違い、フィルターカートリッジの目詰まりの心配や交換の手間がかかりません。基本的なメンテナンスはドレーンの排出のみで、交換用のフィルターカートリッジの費用や人件費などの交換コストを削減できます。
サイクロンフィルターは、比重が１．８以上で４０ミクロン以上の固形物を、原水中から取り除きます。(除去率は比重により異なります）
そのため、水中から砂・泥・メタルチップ・スラッジなどを効率よく除去できます。サイクロンフィルターは、河川水の浮遊粒子の除去、雨水の浮遊粒子の除去、井戸水の濾過、工場用水の濾過、循環水の濾過などにご使用いただけます。

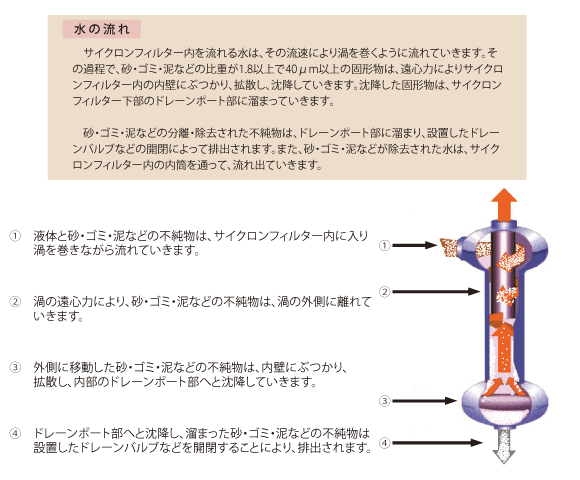

サイクロンフィルターの仕組み

サイクロンフィルター内を流れる水は、非常に速く流れ、渦をまくように流れていきます。砂・ゴミ・泥などはその過程で、渦の回転による遠心力により、分離器内ではじかれ内壁にぶつかり、拡散し下降していきます。砂・ゴミ・泥などは、底部に溜まります。砂・ゴミ・泥などを除去された水は、渦を通り抜けて分離器内より流れ出ます。取り除かれた固形物は、ドレーンとして排出します。

サイクロンフィルター

型番	濾過流量(L/分)	全幅(mm)	全高(mm)	入口サイズ	出口サイズ	ドレーンサイズ
CF-50	18～52	153	570	1/2"	1/2"	3/4"
CF-75	52～94	153	570	3/4"	3/4"	3/4"
CF-100	105～185	153	570	1"	1"	3/4"
CF-150	253～435	153	762	1・1/2"	1・1/2"	3/4"
CF-200	340～594	254	864	2"	2"	1・1/2"
CF-300	775～1,343	254	864	3"	3"	1・1/2"
その他に、最大で42,400(L/分)までのサイクロンフィルターがございます。詳しくはお問い合わせください。

―　仕様　―
注意１）	耐熱は、93℃以下です。
注意２）	耐圧は、1.0MPa以下です。
注意３）	圧力損失は、0.3～0.8(kgf/cm2)です。
注意３）	接液本体部材質は、カーボンスチール(防錆塗装）です。
注意４）	流量は、所定の濾過流量範囲内でご使用ください。
注意５）	比重が1.8以上で40μ以上の固形物を除去します。 (除去率は比重により異なります）
