ヘッド部に凹凸のない樹脂製フィルターハウジング

フラットタイプフィルターハウジングHPF型/HPSF型は、ヘッド部に凹凸が無くフラット(平ら)になっているために、装置内などに違和感なく設置が可能なフィルターハウジングです。ヘッド部が平らなため、逆にヘッド部を下にしておくことも可能です。
国内外の外径が70mm前後の一般的なフィルターカートリッジが使用できます。
本体材質に、ポリプロピレンやAS樹脂などの樹脂を使用し、耐薬品性も良好で、粗ろ過用フィルターから精密ろ過フィルターまで広範囲な流体ろ過に使用できます。圧力損失も少なく、ろ材の交換は非常に簡単で、使用範囲も広く低価格なフィルターハウジングです。

フラットフィルターハウジングの仕様一覧

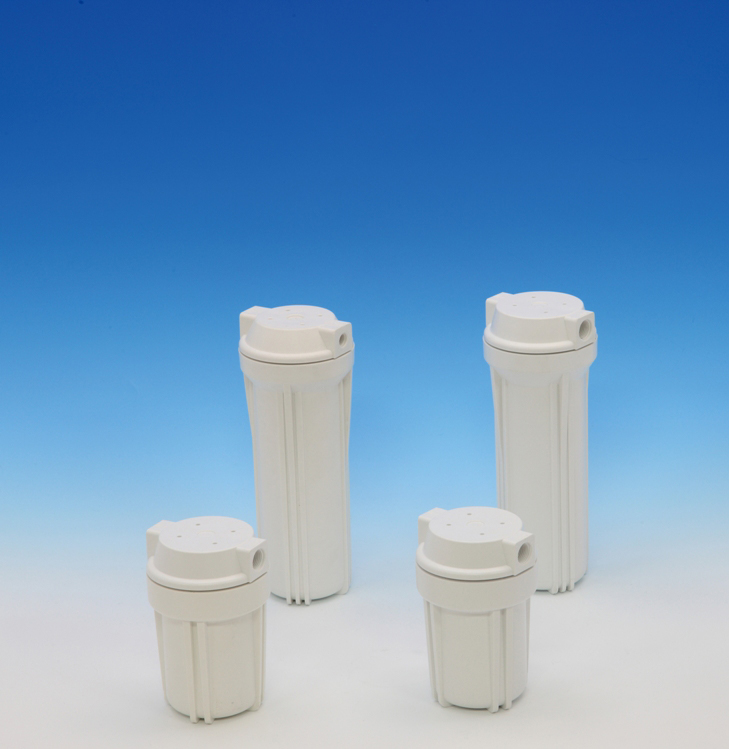

※不透明タイプ(HPF型)※

    • ヘッド部がフラット(平ら)になっているため、装置内などにスッキリと違和感なく取り付けが可能です。
    • 本体材質がポリプロピレンとなるため、耐薬品性が良好です。
    • 装填するフィルターカートリッジの長さにより、種類を選択可能です。(125mm/250mmに対応)
    • 低価格な樹脂製フィルターハウジングですので、ろ過設備部品のコスト削減が可能です。
  • フラットタイプフィルターハウジング(HPF型)
型番 HPF-125型 HPF-250型
接続口径 1/4"、3/8"、1/2" 1/4"、3/8"、1/2"
ヘッド部材質 ポリプロピレン
ハウジング部材質 ポリプロピレン
Oリング材質 NBR
最高使用圧力 0.49MPa
使用温度 4℃〜45℃
全高 174mm 299mm
全幅 115mm 116mm
適合カートリッジ長 125mm 250mm

<注意>

  • Oリング材質は、標準品はNBRとなります。オプションでフッ素ゴムなどに変更可能です。
  • ドレーンポートは追加工(オプション)となります。
  • 本製品は樹脂製となります。水以外の液体に使用する場合は、ご使用される液体に対する耐食性をご確認のうえ、ご使用ください。
  • 改良のため、予告無しに使用上差し支えない範囲で使用・外観・寸法等を変更する場合があります。
  • 詳細は、当社までお問い合わせください。

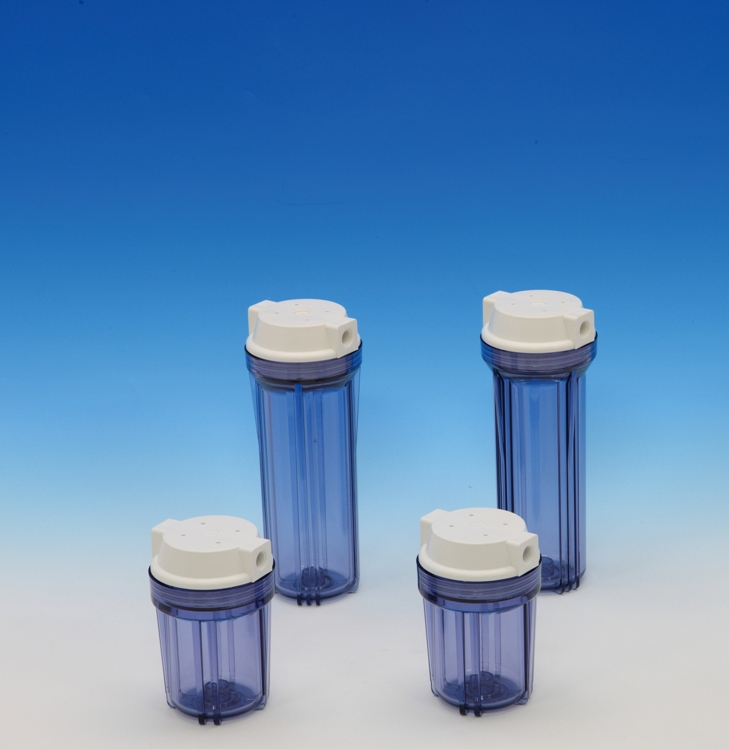

※透明タイプ(HPSF型)※

    • ヘッド部がフラット(平ら)になっているため、装置内などにスッキリと違和感なく取り付けが可能です。
    • HPKS型は、本体ハウジング部が透明になるため、内部のフィルターを見ることができます。
    • 装填するフィルターカートリッジの長さにより、種類を選択可能です。(125mm/250mmに対応)
    • 低価格な樹脂製フィルターハウジングですので、ろ過設備部品のコスト削減が可能です。
  • フラットタイプフィルターハウジング(HPSF型)
型番 HPSF-125S型 HPSF-250S型
接続口径 1/4"、3/8"、1/2" 1/4"、3/8"、1/2"
ヘッド部材質 ポリプロピレン
ハウジング部材質 AS樹脂
Oリング材質 NBR
最高使用圧力 0.42MPa
使用温度 4℃〜45℃
全高 174mm 299mm
全幅 115mm 116mm
適合カートリッジ長 125mm 250mm

<注意>

  • Oリング材質は、標準品はNBRとなります。オプションでフッ素ゴムなどに変更可能です。
  • 本製品は樹脂製となります。水以外の液体に使用する場合は、ご使用される液体に対する耐食性をご確認のうえ、ご使用ください。
  • 改良のため、予告無しに使用上差し支えない範囲で使用・外観・寸法等を変更する場合があります。
  • 詳細は、当社までお問い合わせください。
