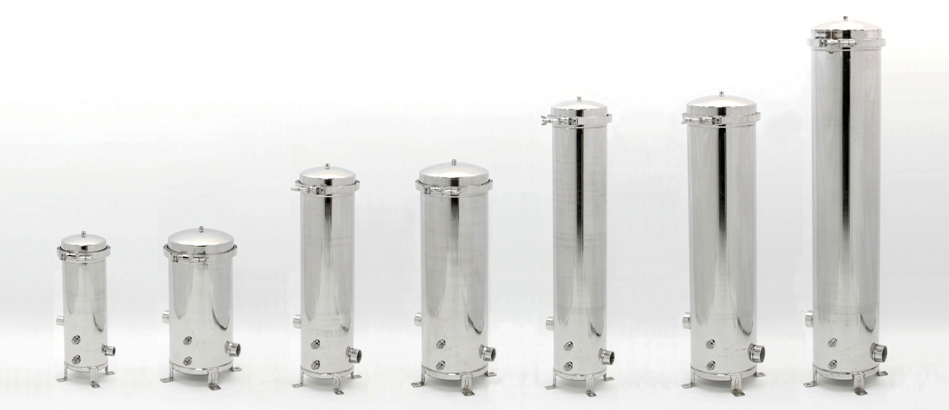

多本数のフィルターカートリッジを装填可能なステンレス製フィルターハウジング

大流量用ステンレス製製フィルターハウジングHIFP-B型は、本体材質がステンレスのフィルターハウジングです。HIFP型は、ハウジング内に多本数のフィルターカートリッジを装填できるため、シングルタイプのフィルターハウジングに比べて大流量を通水することが可能です。また、ハウジングは流量に合わせて選択が可能です。
本体材質はステンレス製のため耐食性にすぐれており、広範囲な流体ろ過に使用でき、ろ材のフィルターの交換は非常に簡単です。本体にドレーンポートがあるため、交換などのメンテナンスの際は、簡単に排水ができます。

大流量用ステンレス製フィルターハウジングHIFP-B型の仕様一覧

※HIFP-B型※

  • 多本数のフィルターカートリッジを装填可能なステンレス製フィルターハウジングです。
  • 多本数のフィルターカートリッジを装填できるので、1台で大流量に対応できます。
  • 1台で大流量をろ過可能なので、設置場所の省スペース化が可能です。
  • ドレーンポートが付属しているため、フィルター交換の際など容易に排水が可能です。
  • ろ材のフィルターカートリッジの交換は簡単に行えます。
  • 使用するフィルターカートリッジは、ろ過の目的に合わせて自由に選択できます。(※寸法によりご使用いただけない場合があります。当社製品以外のフィルターカートリッジを使用する場合は、事前に当社までご確認ください)
  • 本体材質がステンレス製(SUS304)となっているため、耐食性にすぐれており、幅広いろ過用途/液体にご使用いただけます。
  • SUS316L製もオーダー可能です。(特注品)
  • 下記以外にも、最大で120本まで装填可能なハウジングもあります。(特注品)
  • 大流量用ステンレス製フィルターハウジング(HIFP-B型)
型番 HIFP-B-3 HIFP-B-5 HIFP-B-7 HIFP-B-6 HIFP-B-10 HIFP-B-14
ヘッド部材質 ステンレス(SUS304) ステンレス(SUS304)
ハウジング部材質 ステンレス(SUS304) ステンレス(SUS304)
Oリング材質 NBR NBR
その他材質 NBR NBR
最高使用圧力 0.5MPa 0.5MPa
最高使用温度 60℃ 60℃
出入口口径 1・1/2" 1・1/2" 1・1/2" 1・1/2" 1・1/2" 1・1/2"
ドレーンポート
圧力逃し
適合カートリッジ長 10"(250mm) 20"(500mm〜508mm)
装填可能本数 3本 5本 7本 3本 5本 7本
型番 HIFP-B-9 HIFP-B-15 HIFP-B-21 HIFP-B-20 HIFP-B-28
ヘッド部材質 ステンレス(SUS304) ステンレス(SUS304)
ハウジング部材質 ステンレス(SUS304) ステンレス(SUS304)
Oリング材質 NBR NBR
その他材質 NBR NBR
最高使用圧力 0.5MPa 0.5MPa
最高使用温度 60℃ 60℃
出入口口径 1・1/2" 2" 2" 2" 2"
ドレーンポート
圧力逃し
適合カートリッジ長 30"(750mm〜762mm) 40"(1000mm〜1016mm)
装填可能本数 3本 5本 7本 5本 7本

※上記以外に、最大で120本まで装填可能な製品もあります。(特注品扱い)

<注意>

  • Oリング材質は、標準品はNBRとなります。オプションでフッ素ゴムなどに変更可能です。
  • 本体材質は、標準品はSUS304となります。SUS316Lも注文可能です。(特注品扱い)
  • 通水量・圧力損失は、使用するフィルターカートリッジにより異なります。
  • ハウジング部には芯棒が付属しています。そのため、使用するフィルターの形状により、ご使用いただけない場合があります。
  • 本製品はステンレス製となります。水以外の液体に使用する場合は、ご使用される液体に対する耐食性をご確認のうえ、ご使用ください。
  • フィルターカートリッジの寸法により、当製品をご使用いただけない場合があります。当社以外のフィルターカートリッジを使用される際は、当社まで使用カートリッジ寸法をご確認ください。
  • 改良のため、予告無しに使用上差し支えない範囲で使用・外観・寸法等を変更する場合があります。
  • 詳細は、当社までお問い合わせください。
